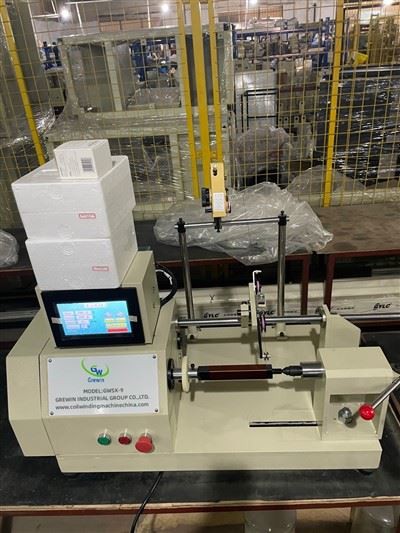

서보 모터 정밀 배선 코일 권선기

서보 모터 정밀 배선 코일 권선기는 엔지니어링 세계에 파장을 일으키고 있는 혁신적인 기술입니다. 이 기계는 코일을 정밀하고 정확하게 감을 수 있도록 설계되어 프로세스를 이전보다 더 빠르고 효율적으로 만듭니다. 첨단 서보 모터 기술을 통해 이 기계는 가장 까다로운 사양을 충족하는 고품질 코일을 생산할 수 있습니다.

이 기계에 서보 모터를 사용하면 와인딩 공정이 놀라울 정도로 정확합니다. 이는 생산된 코일의 품질과 정확성이 탁월하다는 것을 의미합니다. 또한 서보 모터는 기계의 에너지 효율성과 신뢰성을 높여 폐기물 발생량을 줄이고 기계의 수명을 늘립니다.

코일 권선기는 사용자 친화적이고 작동하기 쉽도록 설계되었습니다. 작업자가 특정 요구 사항에 맞게 코일 권선 프로세스를 맞춤 설정할 수 있는 간단한 인터페이스가 있습니다. 이러한 유연성으로 인해 자동차부터 항공우주까지 다양한 산업 분야에서 사용하기에 적합합니다.

전반적으로 서보 모터 정밀 배선 코일 권선기는 코일 권선 기술의 미래입니다. 정밀도, 정확성 및 효율성은 모든 제조 또는 엔지니어링 회사에 귀중한 자산입니다. 이 기계를 통해 기업은 가장 까다로운 사양을 충족하는 고품질 코일을 생산하여 전반적인 효율성과 수익성을 향상시킬 수 있습니다.

사양:

스핀들	1	SP모터 읽기	400w 서보 모터
와이어 직경	0.1-1.8mm	주축 속도	0-3000rpm
권선 직경	0-300mm	힘	2.0KW
스프레드 폭	0-180mm	P그래서긴급	단상 220V ± 10%,50HZ
유선 속도	0-90mm/초	치수	900*500*665 밀리미터
기본 모터	1.5KW 서보 모터	무게	120KG
다중선	일부 구성을 변경하면 다중 와이어 병렬 권선을 구현할 수 있습니다.

주요 구성 요소 설명:

메인 모터	후이촨 브랜드
스프레드 모터	후이촨 브랜드
제어 장치	독자적인 연구 개발, ARM 제어 칩, 7-인치 풀 중국 LCD 디스플레이, 터치 입력 인터페이스
리드 스크류	대만 TBI, C레벨 정확도
타이밍 벨트	일본 반도
베어링	일본 NSK
텐셔너	Chuangyi 또는 Qianhe 브랜드
스핀들 케이블 박스	자체 개발한 주철 상자
기타 기계 부품	독립적인 연구 및 개발





제품 특징:

1. 32-비트 ARM 제어 칩과 Sailingsi CPLD를 사용하면 계산 속도가 빨라지고 오류가 효과적으로 줄어듭니다.

2. 입력과 출력은 모두 광전적으로 절연되어 안정적으로 작동합니다.

3. 중국어 LCD 디스플레이, 작동이 간단하고 편리합니다.

4. 시작점과 와이어 폭을 지능적으로 입력하십시오.

5. 스핀들과 배열 샤프트는 정밀한 위치 지정과 안정적인 토크로 서보 모터로 구동됩니다.

6. 스핀들 상승 시간을 설정할 수 있고, 스핀들 속도를 실시간으로 변경할 수 있으며, 과속 추적을 수행할 수 있습니다.

7. 정전 상황에서 권선 데이터를 저장하여 갑작스러운 정전으로 인한 코일 폐기를 효과적으로 방지합니다.

8. 케이블 랙의 위치는 감기 과정에서 수동으로 조정할 수 있습니다.

9. 베어링 벨트(일본에서 수입), 대만 공

나사와 주철 상자를 사용하여 안정적인 성능을 보장합니다.





범위 ~의 애플리케이션:

◆중형 변압기

◆솔레노이드 밸브 코일

◆멀티탭 코일

◆겹겹이 감은 테이프 코일

◆정밀 병렬 코일

◆직경이 더 큰 코일



소프트웨어 기능

◆스켈레톤의 기본 파라미터를 입력합니다. 시작점, 배선 폭, 배선 간격, 권선 회전, 유휴 시작, 유휴 중지, 스핀들 위치 지정, 스핀들 저속, 스핀들 고속, 스핀들 방향, 배선 방향, 레이어 정지.

◆스핀들 상승 시간 설정, 특수 권선 기능 선택(아래 그림 참조).

◆감는 동안 케이블 정리 프레임의 위치를 ​​수동으로 조정할 수 있어 정밀한 케이블 정리 시 미세 조정이 가능합니다. 이 기능은 사용자 정의가 필요합니다.

◆시스템에는 1450개의 데이터 저장 공간이 있으며 최대 999개의 스켈레톤 매개변수를 저장할 수 있습니다. 디버깅된 스켈레톤 매개변수는 영구적으로 저장할 수 있습니다. 제품을 변경할 때 해당 고정 장치를 교체하고 해당 뼈대 매개변수만 선택하면 됩니다.

◆권취 중 갑자기 전원이 차단되면 시스템은 마지막 권취 상태를 저장합니다. 다시 전원을 켠 후 시작 버튼을 누르면 미완성 코일을 계속해서 감아줍니다.

◆특수 기능은 소프트웨어로 사용자 정의할 수 있습니다.



정밀 배선 소프트웨어의 새로운 기능

◆언제든지 전진 및 후진이 가능합니다.

◆케이블 정리 프레임의 위치는 언제든지 조정 가능

◆케이블 랙의 좌표 위치를 실시간으로 표시할 수 있습니다.

◆모니터에 표시되는 케이블 랙의 실시간 좌표 위치와 감긴 횟수를 기반으로 언제든지 정확한 줄 간격을 계산하고 조정할 수 있으며 즉시 적용됩니다.

◆케이블 배열 방향을 제외한 모든 매개변수는 작동 중 언제든지 변경될 수 있으며 즉시 적용됩니다.
