자동 변압기 시험기

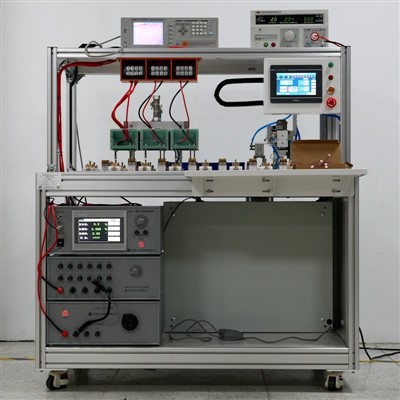

GWCT- 100 자동 변압기 시험기

GWCT-100 자동 변압기 시험기는 PLC 제어를 채택합니다.

고객의 요구에 따라 맞춤화할 수 있는 이 다재다능한 기계는 변압기 각도 차이 비율 차이, 저항, 회전, 전압 저항 및 기타 여러 프로세스를 포함한 다양한 변압기 사양을 동시에 정확하고 효율적으로 테스트할 수 있습니다.

당사의 첨단 기술은 모든 테스트가 업계 표준에 따라 수행되도록 보장하여 비교할 수 없는 정밀도와 신뢰성을 제공합니다. 시간과 인건비를 절약하고 자동 판단을 수행하며 수동 판단 오류 상황을 방지합니다.





1. GW-HP0하이팟 테스터



GW-HP0A 최대 출력 전압은 5KV, 최대 테스트 전류는 20MA AC입니다.



사양:주요 기술 매개변수:(단위:mm)입니다.



2. GW-IT15 임펄스 권선 시험기



GW-IT15 시리즈 펄스 코일 테스터는 권선 부품의 테스트 요구 사항, 작은 커패시터(낮은 테스트 에너지)의 고전압 충전 사용 및 테스트할 코일의 병렬 공진을 형성하기 위해 특별히 설계되었습니다. RLC는 진동 파형의 감쇠를 통해 최대 100Msps(200Msps까지 맞춤 설정 가능)와 샘플링 처리 및 분석 기술의 정밀도를 통해 본체에서 코일까지 테스트할 수 있습니다. 절연 상태가 좋지 않아(회전 단락, 층간 단락, 절연 성능 저하 등) 부품 제조업체와 사용자가 제품 품질 관리를 보다 효과적으로 수행할 수 있습니다. 권선간 단락, 층간 단락, 절연 성능 저하 등)을 방지하여 부품 제조업체와 사용자가 제품 품질 관리에 더욱 효과적일 수 있도록 합니다.



GW-IT15 시리즈 계측기 측정 속도, 테스트 파형 반복성은 에나멜 권선 구성 요소에 의해 모터, 주파수 변압기, 계전기, 스위칭 전원 공급 장치 변압기, 감자 코일 등에 널리 사용될 수 있습니다. GW-IT15 시리즈는 자동화 테스트 시스템에 적용하여 테스트 효율성을 대폭 향상시킬 수 있습니다.



모델	GW-IT15-5KV	GW-IT15-3KV		GW-IT15-10kV
출력 펄스 전압	100V~5000V 10V 스텝 5%±10V	100V-300V10V 단계 5%±10V		300V- 10000y 단계 5%±10V
인덕턴스 테스트 범위	>10μH
최대 펄스 에너지	0.25J
표시하다 파형 표시 영역 디스플레이 콘텐츠	800×480 도트 매트릭스 그래픽 LCD 650×250 도트 매트릭스 확대된 표시, 설정 매개변수, 표준 및 테스트 파형, 비교 결과, 파일 정보 등
파형 샘플링	샘플링 속도: 100MSa/s-100kSa/s, 총 10단계 해상도: 8비트 샘플링 포인트: 6500바이트
표준 파형 샘플링	연속 사이클, 단일 사이클, 단일 샘플(최대 32회 샘플 평균 기능)
입력 임피던스	10MQ
측정 속도	최대 15회/초
펄스 수	테스트 펄스		1~32회 프로그래밍 가능
	자기장 펄스		0~16회 프로그래밍 가능
디스플레이 파형 측정	전압, 시간, 주파수
트리거 모드	내부 내부/수동 Man μ AI(풋 컨트롤 풋 포함)/외부/버스
비교 방법	면적 크기 비교, DiffZone 비교 코로나 비교, 위상차 비교
면적 반복성	±1%
면적 차이 반복성	±1%
판정 출력	PASS, FAIL 표시, LED 표시, 부저알림
알람 볼륨 선택	긴 고음, 긴 베이스, 단일 단음, 이중 단음, 꺼짐
메모리	내부: 200개 파일 그룹 외부 USB
인터페이스	핸들러(START,STOP,PASS,NG,BUSY,EOC.),RS232C IEEE488(옵션),USB DEVICE,USBHOST
부피와 무게	400mmx132mmx300mm, 무게 8.0Kg.



3. LCR 미터



주요 기술 매개변수:

모델 번호		GW-IT16B	GW-IT17C
테스트 빈도		50Hz-200kHz 37개 주파수 포인트	50Hz, 60Hz, 100Hz, 120Hz, 1kHz, 10kHz, 20kHz, 40kHz, 50kHz,100kHz, 총 10점
테스트 매개변수		CL,X,B,R,G,D,Q,ESR,Rp. θ.|Z|,|이,피	C,LX,BR,G,D,Q,ESR,DCR,TURN.Rp,θ,|ZI,IYI,P
테스트 레벨		10mV-2Vrms
기본적인 정확성		0.05% 정확도 표가 우선합니다.
테스트 속도		고속: 50회/초, 중속 20회/초, 느림 6회/초(1kHz 이상의 주파수)
표시 범위	|ZI,R,X	0.01MΩ-99.9999MΩ
	이순신. G,B	0.00001μS~99.9999S
	C	{}.00001pF{}99999F
	D	0.00001-9.99999
	증권 시세 표시기	0.01MΩ-99.9999MΩ
	L	0.00001μH-99999.9H
	Q	0.01-99999.9
	θ(라드)	3.14159~3.14159
	θ(도)	-179.999도 ~179.999도
	△%	-99.999%-99.999%
	회전율	-		1:0.01-100:1
신호 소스 출력 임피던스		30Ω,100Ω
내부 DC 바이어스 전압		0V,2V		0V,1.5V,2V
범위 지정 방법		자동, 보류
트리거 모드		내부, 수동, 자동, 외부, 버스
교정 기능		개방/단락, 전체 주파수 제로, 스폿 주파수 제로
등가 회로		직렬, 병렬
비교기		10-위치 선택기,,BINO-BIN9,NG,AUX
		PASS,HI,LOW(PASS/FAIL LED 표시)
인터페이스		RS232C,UsbHost,USB 장치,핸들러,GPIB(옵션)
온도와 습도		0도 ~40도, 상대 습도 75% 이하.
전력 요구 사항		전압: 100-120 Vac 또는 198-242 Vac
		주파수: 46-64Hz, 50VA보다 큰 전력
볼륨(WxHxD)		310mmx115mmx315mm
중량(순)		4.5킬로그램



특징:

1. 국제 브랜드의 LCR 브리지 테스트 데이터(Keysight, WK)와 비교 가능성이 높습니다.

2. 키보드 잠금 기능, 전원 차단 시 데이터 보호 기능

3. 목록 스캔 기능, 개방 회로, 단락 회로, 부하 보정 기능

4. 중국어 간체 및 영어 운영 언어

5. 테스트 데이터, 테스트 조건 저장(USB 플래시 디스크 또는 내부)

6. 시험전압, 전류 자동 밸런스 조정 기능(ALC)

7. 기기 내부에 있는 50세트의 테스트 파일과 USB 플래시 디스크에 있는 500세트의 테스트 파일을 언제든지 불러올 수 있습니다.

8. U 디스크는 FAT16, FAT32 파일 시스템 형식을 지원할 수 있습니다.



B리프 성명

GW-IT16B/GW-IT17C 디지털 LCR 브리지는 컬러 TFT 디스플레이 화면을 갖춘 차세대 임피던스 테스터로, 기본 정확도 0.05%, 50Hz~200kHz 주파수 범위를 사용하여 수신 검사를 충족할 수 있습니다. , 선적 검사를 통해 제품 품질 보증을 제공합니다.



주문 정보

●GW-IT16B:50Hz-200KHz LCR 디지털 브리지

●GW-IT17C:50Hz-100랩 카운트 기능이 있는 KHz LCR 디지털 브리지.



4. 정밀 소형 변류기 테스터(전류 3종 세트)



이 장비 세트는 소형 변류기의 오류 테스트에 사용됩니다. 비교방법의 원리를 채택하고 있다. 테스트 장비의 전체 ​​세트에는 전기 등강기, 소형 표준 변류기, 소형 변압기 교정기 및 지원 전원 코드, 연결 케이블 등이 포함됩니다. 일체형이고 작동하기 쉽습니다. 이 기기는 0.02 레벨 및 다음 레벨의 소형 변류기 오류 측정 요구 사항을 충족하는 소형 변류기 JB/T{{0}} 표준을 참조하여 설계되었습니다.



새로운 교정기는 유사한 제품의 특성보다 우수합니다.

1. 테스트 응답속도가 대폭 향상되었습니다. 동시에 고객의 테스트 속도에 대한 다양한 요구 사항을 충족하기 위해 빠르고 느린 속도 전환 기능을 향상시킵니다.

2. 터치스크린 디스플레이 및 제어, 간단한 조작 및 직관적인 디스플레이.

3. 알람 설정 기능 스위치를 높이고 로그인하여 자체 데이터 수집 백분율 포인트, 각도 차이 및 알람 프롬프트 범위의 차이를 설정합니다. 설정된 정확도 범위에 따라 오류의 적합 여부를 판단하며, 허용치를 초과할 경우 빨간색으로 표시되고 경보음이 울립니다.

4. 음량 경보를 높이는 동시에 사용자 사이트 환경에 따라 음량 경보를 열고 크기를 조정할 수 있습니다. 시끄러운 사용자의 사이트 환경을 만나보세요.

5. 자동 수집 기능을 높이고, 직접 수집할 백분율을 설정하고, 데이터 수집 인터페이스에 들어가서 테스트 요구 사항을 충족한 후 자동으로 데이터를 저장하고, USB 플래시 디스크를 사용하여 데이터를 Excel 문서로 내보낼 수 있습니다.

6. 설정에 따라 제어 출력 기능을 추가하여 자격 여부를 판단한 다음 해당 신호를 제공하면 자동 플랫폼과 연결되어 자동 제어를 실현할 수 있습니다.

7. 485 통신을 컴퓨터나 콘솔에 연결하여 자동 제어를 실현할 수 있습니다.



5. DC 저항 측정기



모델	GW-RM13	GW-RM13흠	GW-RM13S4	GW-RM13A	GW-RM13B
테스트 신호	직류
기본 정확도	{{0}}.05%+2 단어(3M 범위 정확도 0.2%)			0.05%+2 단어	0.1%+2 단어
테스트 속도	고속: 40회/초, 중: 15회/초, 느림: 6회/초
범위 방법	자동, 저장
트리거 모드	내부, 수동, 자동, 외부, 전체회로
테스트 전류	1A/100mA/10mA/1mA/100μA/10μA/1μA			100mA/10mA/1mA/100μA/10μA	1A/100mA/10mA/1mA/100μA
측정 범위	30mΩ/300mΩ/3Ω/300Ω/3KΩ/30KΩ/300KΩ/3MΩ			300mΩ/3Ω/300Ω/3KΩ/30KΩ/300KΩ	30mΩ/300mΩ/3Ω/300Ω/3KΩ/30KΩ
제로 클리어 기능	단락
C비교자	BIN0-BIN3, NG, 합격, 불합격 PASS,HI,LOW(PASS/FAIL LED 표시),부저 큐
P오르트	GPIB(옵션) , RS232C,UsbHost, USB 장치, 핸들러
M감정을 불러일으키는 사람	내부 50개 그룹, 외부 U 디스크 500개 파일 그룹
온도와 습도	0도 -40도, 상대 습도 75% 이하
전력 요구 사항	전압: 100-120Vac 또는 198-242Vac 주파수: 46-64Hz, 50VA보다 큰 전력
볼륨(W*H*D)	310*110*315 밀리미터			216*87*300 밀리미터	216*87*300 밀리미터
W여덟	4.5kg			3.2kg	3.2kg





간략한 설명:

GW-RM13 시리즈 DC 저항 테스터는 컬러 TFT 디스플레이 화면으로 기본 정확도는 0.05%이며 코일, 인덕터, 변압기, 보이스 코일, 전도성 필름(천), 가열 코어, 접점에 사용할 수 있습니다. 저항, 퓨즈, 릴레이, 인쇄 기판 와이어 저항, 용접 저항, 커넥터 저항, 금속 탐지 등도 자동화 테스트 장비에 사용할 수 있습니다.



P성능 기능:

1.0.05% 테스트 정확도, 빠른 테스트 속도(40회/초)

2. 자격을 갖춘 LED 표시등, 다양한 사운드 프롬프트, 다양한 색상 프롬프트 여부

3. 테스트 종료 접점 확인 기능(GW-RM13) 및 HANDLER 출력 신호

4. 테스트 조정 사항(기기 내부 50개, U 디스크에 500개 테스트 파일 세트)을 저장합니다.

5. 키보드 잠금 기능, 종료가 자동으로 테스트 조건을 저장하므로 다음에 재설정할 필요가 없습니다.

6. 데이터 기록, 저장, 처리를 달성하기 위한 요구 사항에 따라 유연한 인터페이스 기능

7. 최소 분해능: 1μΩ, 6-비트 데이터 표시, 우수한 안정성

8. 온도 보상 기능을 사용자 정의할 수 있습니다.

9. 직접 판독 값 및 백분율 오류 표시

10. 특허 기술로 소프트웨어를 설치하지 않고도 결과를 컴퓨터에 업로드할 수 있습니다.



6.1 GW-FLM30W 파이버 레이저 마킹 머신



파이버 레이저 마킹 머신 모델의 장점:

GW-FLM30W 시리즈 제품의 다양한 혁신적인 기술은 사용자에게 비교할 수 없는 시스템 성능을 제공합니다.

1. 완전 밀폐형 레이저 캐비티 설계, 먼지 및 성에 없음. 긴 수명, 낮은 고장률;

2. 혁신적인 전체 쉴드 레이저 외부 캐비티 디자인, 납 노출 없음, 산업 생산 환경에 적합, 간섭 방지;

3. 완전 공기 냉각 냉동, 높은 제어 정확도, 우수한 레이저 안정성, 실온에서 24시간 연속 작동;

4. 새로운 섬유 레이저 소스, 작은 전류 전원 공급 장치, 펌프 모듈의 긴 수명;

5. 모듈식 구조 설계, 편리한 시스템 통합 및 장비 유지 관리;

6. 작동 소프트웨어를 배우기 쉬워 사용자가 쉽게 시작할 수 있습니다.



파이버 레이저 마킹 머신 주요 특징:

이 제품은 짧은 펄스, 우수한 빔 품질, 높은 정밀도, 피크 전력, 높은 변조 주파수 등의 특성을 가지고 있습니다. 그래서 금속 등에

재료 표면의 가공 적용은 열 용융 효과를 크게 줄이고 완벽한 마킹 효과를 얻을 수 있습니다. 금속 표면뿐만 아니라

라인 마킹은 ABS, 나일론, PES, PVC, 폴리카보네이트 등과 같은 비금속 재료에도 적합합니다.

현재 이 시리즈의 제품은 금속, 전자, 컴퓨터 주변기기, 통신, 전기 제품, 시계, 안경, 보석,

의류, 선물, 악기, 상표 표시, 자동차 제조, 선박 제조 및 항공 우주 산업 및 기타 여러 산업의 제품 테이블

표면 텍스트, 기호 및 기타 표시 및 미세 처리. 링 보호 등 원형 표면을 표시하기 위해 회전 작업 벨트가 부착됩니다.

따뜻한 컵 등은 4축 연결 마킹이 가능합니다.



섬유 레이저 마킹 머신의 기술 매개변수:

연속 출력 전력	30W 이상
레이저 종류	RC 광학 메이저
반복률	20-100KHz
레이저 종류	광섬유 1064mm
전압	220V
냉각 시스템	내장형 공기 냉각
적응형 재료	모든 금속 재료와 85% 이상의 플라스틱 재료
레이저 모드 M2	＜1.5
마킹 깊이	0.001-0.5mm(재료에 따라 다름)
최소 선폭	0.02mm
레이저 스폿 직경	0.015mm
최소 문자	0.015mm
반복 위치 정확도	{}.002mm
마킹 범위	150*150 밀리미터
포지셔닝 모드	빨간불 포지셔닝, 포커싱
환경 요구 사항	온도: 0-40°C 습도: 0-95%
전체 전력 소비	500W
최대 속도	20000mm/초
무게	65kg
유지 보수 요구 사항	1년 후 서비스



소프트웨어 제어 시스템 기능:

그래픽 신호 가공의 정밀 생성부터 마킹까지 새롭게 업그레이드된 제어 소프트웨어를 갖춘 차세대 고속 데이터 프로세서

제어 신호의 고속 실시간 처리는 업계의 고급 애플리케이션을 위한 모델을 만듭니다.

1. 도트 매트릭스 및 벡터 마킹 지원

2. 상업용 및 엔지니어링 도면 소프트웨어로 생성된 지원 파일 형식

3. 풍부한 그래픽 편집 기능;

4. 강력한 원 및 텍스트 편집 기능

5. 전 세계 모든 언어의 글꼴 및 편집을 지원합니다.

6. Type, True Type, AFM, CID, CFF, SFNT, PRF 및 기타 글꼴을 직접 호출합니다.

7. 마킹 작업은 임의로 분해, 자유롭게 배열, 결합 및 조정할 수 있습니다.

8. 그래픽 병합 처리 기능;



파일 가져오기 및 내보내기

1. 가져오기 파일은 PLT 및 DXF 파일을 지원합니다.

2. 비트맵 파일을 지원합니다.



일반바코드와 특수바코드, 2차원코드

1. 표준 산업 코드, 2/5 코드, ASCII 코드, 128 코드, EAN13 코드를 지원합니다.

2.EAN8 코드, UPCA 코드, UPCE 코드 마킹;

3. DATAMATRIX, Qr 코드, PDF417 코드, 16K 코드를 지원합니다.



6.2 GW-UVLM5W Uv 온라인 레이저 마킹 머신



UV 레이저 마킹 기계 모델 기능:

빔 품질이 높고, 스폿이 매우 작으며, 초미세 마킹을 실현할 수 있습니다.

거의 완벽한 마킹 품질: 355nm 출력 파장은 공작물에 대한 열 영향을 줄입니다.

검류계, 미세한 마킹 효과 및 반복 가능한 처리 기능을 갖춘 고정밀 마킹 헤드;

높은 정밀도와 미세한 광점은 완벽한 마킹 결과를 보장합니다.

마킹 프로세스는 비접촉식이며 마킹 효과는 영구적입니다.

UV 레이저 마킹 기계는 광범위한 적용 범위를 가지고 있습니다.

열 영향을 받는 부위는 매우 작으며 열 효과가 없으며 재료가 변형되거나 타지 않습니다.

빠른 마킹 속도와 높은 효율성; 전체 기계는 안정적인 성능, 작은 크기 및 낮은 전력 소비를 가지고 있습니다. 열복사 반응이 큰 재료를 가공하는 데 더 적합합니다.

생산 라인, 자동 로딩 및 언 로딩, 자동 자재 출입과 협력할 수 있습니다.



대부분의 금속 및 비금속 재료 마킹에 적합합니다.

UV 레이저 마킹 머신의 주요 장점:

자외선 레이저는 초점이 매우 작고 가공 열 영향 영역이 작기 때문에 초미세 마킹, 특수 소재 마킹이 가능하며 마킹 효과에 대한 요구 사항이 더 높아 고객이 제품을 선택해야 합니다.

구리 소재 외에 UV 레이저로 모든 소재 가공에 거의 적합합니다.

유연하고 편리한 운영 체제: 인간화된 운영 프로세스, 장비 운영의 우수한 안정성;

특수 제어 소프트웨어는 AutoCAD, CorelDRAW, Photoshop 및 기타 소프트웨어 출력과 호환될 수 있습니다. 텍스트 기호, 그래픽 이미지, 바코드, 2차원 코드, 일련번호 등의 자동 배열 및 수정을 실현할 수 있습니다.

PLT, PCX, DXF, BMP, JPG 및 기타 파일 형식을 지원하고 TTF 글꼴을 직접 사용할 수 있습니다. 레이저 헤드는 제품의 실제 위치에 따라 인쇄 각도와 높이 위치를 유연하게 조정할 수 있습니다.



UV 레이저 마킹 머신의 기술 매개변수:

레이저 파장: 355nm

펌프 모드: 반도체 엔드 펌프

빔 품질: M2<1.2

레이저 출력: 5W

레이저 반복 주파수: 10KHZ--100KHZ

표시 범위: 180mm×180mm

마킹 속도: 12000mm/s 이하

최소 문자: 0.1mm

반복 위치 정확도: 5um 냉각 방식: 수냉식

전력 공급: 220V/50HZ/2KVA

옵션 및 액세서리: 작업 플랫폼, 레이저, 진동 렌즈, 지그



UV 레이저 마킹 기계 응용 및 시장:

초정밀 가공, 의약품, 화장품, 비디오 및 기타 고분자 재료 포장 병 표면 마킹의 고급 시장에서 주로 사용되며 효과가 매우 미세하고 마킹 및 청소가 견고하며 잉크 코딩보다 우수하고 무공해입니다.

유연한 PCB 보드 마킹, 스크라이빙;

실리콘 웨이퍼 미세홀, 막힌 홀 가공; LCD 액정 유리 2차원 코드 마킹, 유리 기구

표면 드릴링, 금속 표면 코팅 마킹, 플라스틱 키, 전자 부품, 선물, 통신 장비, 건축 자재 등
