임펄스 권선Ii테스트

I. 사양: 주요 기술 매개변수:

모델	GW-4T15-5KV	GWHT15-3KV		GW-4T15-10kV
출력 펄스 전압	100V~5000V 10V 단계 5%10V	100V-300V10V 단계 5%±10V		300V~ 10000y 단계 5%±10V
인덕턴스 테스트 범위	>10μH
최대 펄스 에너지	0.25J
표시하다 파형 표시 영역 디스플레이 콘텐츠	800×480 도트 매트릭스 그래픽 LCD 650×250 도트 매트릭스 확대된 디스플레이, 설정 매개변수, 표준 및 테스트 파형, 비교 결과, 파일 정보 등
파형 샘플링	샘플링 속도: 100MSa/s~100kSa/s, 총 10단계 해상도: 8비트 샘플링 포인트:6500바이트
표준파형 샘플링	연속 주기, 단일 주기, 단일 샘플(최대 32회 샘플 평균) 기능)
입력 임피던스	10MQ
측정속도	최대 15회/초
펄스 수	테스트펄스		1~32회 프로그래밍 가능
	자기장 펄스		0~16회 프로그래밍 가능
파형 측정 표시	전압, 시간, 주파수
트리거 모드	내부 내부수동 인간 μAl(발 조절 장치 포함발)/외부/버스
비교 방법	면적 크기 비교, DZone 비교 코로나 비교, 위상차 비교
면적 반복성	±1%
면적 차이 반복성	±1%
판정 출력	PASS, FAIL 디스플레이, LED 디스플레이, 부저 알람
알람 볼륨 선택	긴 고음, 긴 베이스, 단일 단음, 이중 단음, 꺼짐
메모리	내부:파일 그룹 200개외부 USB
인터페이스	핸들러(START,STOP,PASS,NG,BUSY,EOC.),RS232C EEE488(옵션),USB장치,USBHOST
부피와 무게	400mmx132mmx300mm, 무게 8.0Kg.

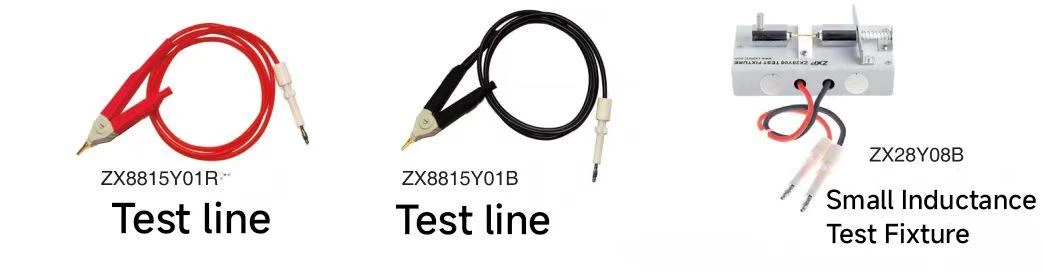

II.간단한 설명



GW-IT15 시리즈 펄스 코일 테스터는 권선 부품의 테스트 요구 사항, 작은 커패시터(낮은 테스트 에너지)의 고전압 충전 사용 및 테스트할 코일의 병렬 공진을 형성하기 위해 특별히 설계되었습니다. RLC는 진동 파형의 감쇠를 통해 최대 100Msps(200Msps까지 맞춤화 가능)와 샘플링 처리 및 분석 기술의 정밀도를 통해 본체에서 코일까지 테스트할 수 있습니다. 절연 상태가 좋지 않아(회전 단락, 층간 단락, 절연 성능 저하 등) 부품 제조업체와 사용자가 제품 품질 관리를 보다 효과적으로 수행할 수 있습니다. 권선간 단락, 층간 단락, 절연 성능 저하 등)을 통해 부품 제조업체와 사용자가 제품 품질 관리에 더욱 효과적일 수 있습니다.



GW-IT15 시리즈 장비 측정 속도, 테스트 파형 반복성은 모터, 주파수 변압기, 계전기,

에나멜 권선 부품에 의한 스위칭 전원 공급 장치 변압기, 감자 코일 등; GW-IT15 시리즈는 자동화 테스트 시스템에 적용하여 테스트 효율성을 대폭 향상시킬 수 있습니다.



V.강력한 코로나 테스트 기능



최대 200Msps의 고속 샘플링 속도, 정확한 코로나 정보 추출이 가능하며 코로나 표시 기능, 코로나 표시 기능을 탑재해 제품의 성능을 한 눈에 확인할 수 있어 문제가 발생하기 전에 예방할 수 있어 제품 품질이 크게 향상된다. .



VI.독특한 파괴 테스트 기능
